Геометрия проекции: почему идеальный угол — это миф
Большинство владельцев домашних кинотеатров совершают одну и ту же ошибку — пытаются выровнять проектор по центру экрана «на глаз». Но физика проекционной оптики неумолима: любой наклон корпуса в вертикальной плоскости мгновенно порождает эффект трапеции. Это не просто эстетический дефект, а прямая угроза чёткости картинки, ведь фокусировка в разных зонах кадра становится физически невозможной.
Ключевая задача — добиться строго перпендикулярного положения луча относительно плоскости полотна. Однако на практике идеальная геометрия достигается не подбором угла, а грамотным выбором монтажной точки. Начинать нужно не с покупки кронштейна, а с изучения паспорта проектора: документ содержит диаграмму вертикального смещения объектива (offset). Именно она определяет, насколько выше или ниже центра экрана должна располагаться оптика.
Вертикальный сдвиг: математика, которая экономит нервы
Современные модели делятся на два класса: с фиксированным смещением и с моторизированным lens-shift. Для первого типа действует простое правило: если в инструкции указано смещение 120%, это значит, что верхняя кромка изображения проецируется на 20% выше оси объектива. Игнорирование этой цифры приводит к тому, что даже идеально ровный потолок не спасает — вы просто не сможете опустить картинку без наклона корпуса.
При расчёте высоты монтажа используйте простую формулу: от центра экрана отнимите значение вертикального смещения, а затем прибавьте половину высоты корпуса. Только так вы обеспечите корректную работу оптики без использования цифровой коррекции, которая «съедает» до 15% разрешения. Профессиональные инсталляторы всегда проектируют крепление с запасом в 5-7 сантиметров — это компенсирует погрешность рулетки и толщину коврового покрытия.
Горизонтальная ось: сдвиг против симметрии
Самый коварный враг чёткости — смещение проектора влево или вправо от центральной оси. Даже 10 сантиметров отклонения создают асимметричную трапецию, которую не исправить штатными настройками. Лучшее решение — вообще не допускать такой ситуации, разместив монтажную пластину строго по центру. Но если в помещении мешают балки или вентиляционные короба, вам понадобится модель с горизонтальным lens-shift.
Учтите: оптический сдвиг работает корректно только в ограниченном диапазоне (обычно 20-30% ширины экрана). Превышение этих значений вызывает характерную «мыльную» картинку по краям кадра. Поэтому главное правило монтажа — максимально приблизить ось объектива к центру полотна механически, а уже затем добивать оставшиеся миллиметры электроникой.
Крепёж и инверсия: как потолок влияет на качество
Типовая ошибка новичков — переворот проектора «вверх ногами» без учёта конструкции лампы охлаждения. Неправильная ориентация приводит к перегреву и снижению яркости уже через 200 часов работы. Всегда сверяйтесь со спецификацией: коммерческие модели допускают только потолочный монтаж, а вот «офисные» универсалы работают в обоих положениях.

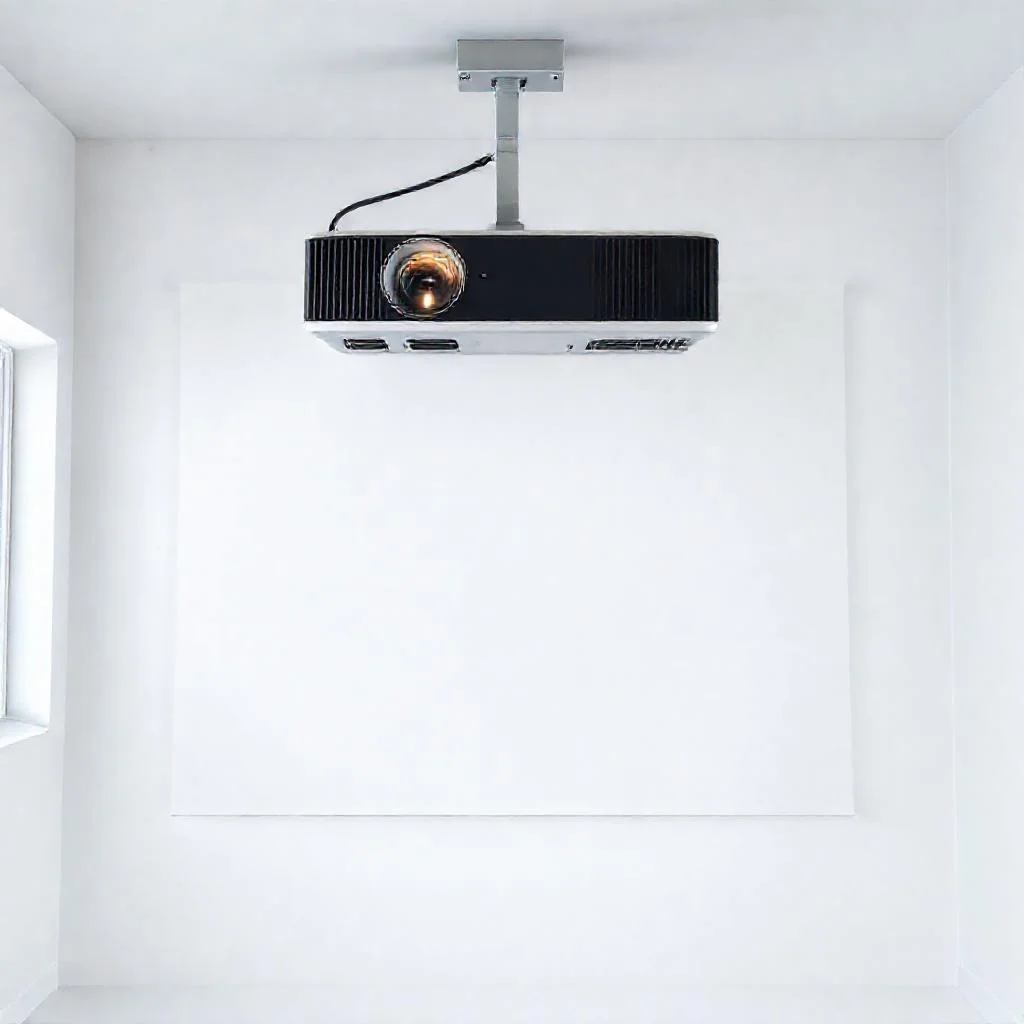

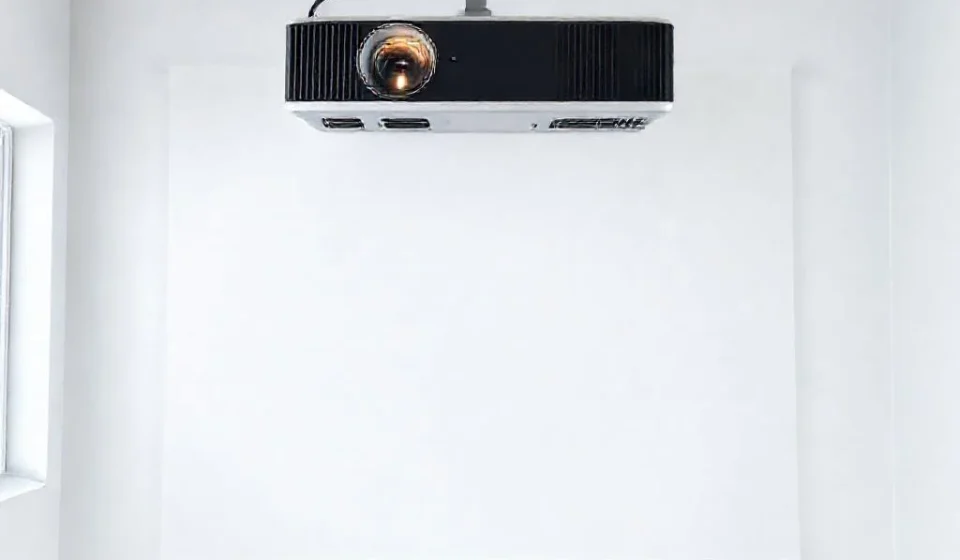

Для потолочного крепления выбирайте кронштейн с регулируемыми осями наклона. Это критично, если поверхность не идеально ровная. Оптимальная схема — жёсткая фиксация с последующей тонкой подстройкой. Помните, что длина трубы кронштейна должна быть минимальной: каждые лишние 10 см добавляют вибрацию, которая микросмазывает картинку. Используйте усиленные анкеры — проектор весит больше, чем кажется, особенно с учётом кабельных трасс.
Фокусное расстояние: короткий против длинного
Выбор точки монтажа напрямую зависит от типа объектива. Короткофокусные модели (0.23:1) ставятся в 30-40 см от экрана, и здесь важна идеальная плоскость стены — даже малейший завал корпуса даёт катастрофическую дисторсию. Длиннофокусные проекторы более лояльны к геометрии, зато требуют точного расчёта дистанции по формуле Throw Ratio.
- Используйте онлайн-калькулятор проекционного отношения, чтобы вычислить допустимый диапазон дистанции.
- Проверьте наличие функции Keystone в вашей модели — но помните, это аварийный инструмент, а не ежедневная практика.
- Для помещений с низкими потолками рассмотрите монтаж на боковую полку с обязательным применением смещения объектива.
«Идеальная проекция — это когда вы забываете о существовании проектора. Картинка просто есть, без искажений, без лишних мыслей о настройках» — гласит принцип кинематографической инсталляции.
Практика проверки перед фиксацией
Никогда не сверлите потолок до того, как повесите проектор на временную струбцину. Включите тестовое изображение с сеткой (ищите в настройках опцию Pattern Test). Оцените, ровные ли горизонтальные и вертикальные линии. Особое внимание уделите углам: именно там чаще всего проявляется «подушка», указывающая на смещение объектива от центра.
Сделайте контрольные фото смартфоном со всех сторон кадра. Увеличьте масштаб и проверьте, нет ли цветовых ореолов по краям. Если всё чисто — смело отмечайте точки крепления карандашом. И последний совет: всегда оставляйте доступ к разъёмам HDMI и питания, чтобы через год вам не пришлось снимать оборудование ради замены кабеля. Профессиональный монтаж — это предсказуемость и лёгкость будущего обслуживания.
Ключевые параметры монтажа проектора: сравнительная таблица
| Параметр / Критерий | Правильное значение / Рекомендация | Ошибка / Чем грозит | Способ проверки / Компенсация |
|---|---|---|---|
| Тип вертикального смещения объектива (offset) | Фиксированное (например, 120% — верхняя кромка изображения на 20% выше оси объектива) или моторизированный lens-shift | Игнорирование значения в инструкции — не получится опустить картинку без наклона корпуса, появится трапеция | Изучить паспорт проектора, использовать диаграмму offset |
| Формула высоты монтажа | От центра экрана отнять значение вертикального смещения, затем прибавить половину высоты корпуса | Монтаж «на глаз» — наклон корпуса, потеря чёткости, трапеция | Использовать формулу, добавлять запас 5–7 см на погрешность рулетки и ковровое покрытие |
| Горизонтальное смещение от центра экрана | Строго по центру, механически; допускается только оптический горизонтальный lens-shift | Даже 10 см отклонения создают асимметричную трапецию, неисправимую штатными настройками | Размещать монтажную пластину строго по центру; при препятствиях — модель с горизонтальным lens-shift (рабочий диапазон 20–30% ширины экрана) |
| Ориентация проектора (инверсия) | Потолочный монтаж «вверх ногами» — только для коммерческих моделей; универсальные офисные — оба положения | Неправильный переворот без учёта лампы охлаждения — перегрев, снижение яркости через 200 часов | Сверяться со спецификацией производителя |
| Тип кронштейна и длина трубы | Регулируемые оси наклона, жёсткая фиксация, минимальная длина трубы | Неровная поверхность без регулировки; каждые лишние 10 см длины добавляют вибрацию → микросмазывание картинки | Усиленные анкеры, тонкая подстройка после фиксации |
| Фокусное расстояние / дистанция | Короткофокусные (0.23:1) — 30–40 см от экрана; длиннофокусные — по формуле Throw Ratio | Короткий фокус: даже малейший завал корпуса — катастрофическая дисторсия. Длинный фокус: неточный расчёт дистанции | Онлайн-калькулятор проекционного отношения; проверка Keystone (только как аварийный инструмент) |
| Использование цифровой коррекции (Keystone) | Не применять как ежедневную практику; только аварийно | Съедает до 15% разрешения, «мыльная» картинка по краям | Механическое выставление оси до электроники |
| Предварительная проверка перед фиксацией | Временная струбцина, тестовое изображение с сеткой (Pattern Test) | Сверление потолка без теста — «подушка» в углах, цветные ореолы | Контрольные фото смартфоном со всех сторон, увеличение масштаба; проверка ровности линий и углов |
| Доступ к разъёмам | Оставить доступ к HDMI, питанию и кабельным трассам | Неудобный монтаж — через год придётся снимать оборудование ради замены кабеля | Проектировать с учётом будущего обслуживания |
Частые вопросы о выборе места для проектора
Как рассчитать высоту монтажа проектора, чтобы избежать искажений?
Используйте формулу: от центра экрана отнимите вертикальное смещение объектива (offset), указанное в паспорте, затем прибавьте половину высоты корпуса. Это обеспечит перпендикулярное положение луча без цифровой коррекции. Всегда добавляйте запас 5–7 см для компенсации погрешностей измерений.
Что делать, если нельзя установить проектор строго по центру экрана?
Используйте модели с горизонтальным lens-shift, но помните: оптический сдвиг работает корректно только в диапазоне 20–30% ширины экрана. Механически приближайте ось объектива к центру, а электроникой добивайте лишь оставшиеся миллиметры. Превышение диапазона вызывает «мыльную» картинку по краям.
Как влияет угол наклона проектора на четкость изображения?
Любой наклон корпуса создает трапецию и делает фокусировку неравномерной по кадру. Идеальный угол — строго перпендикулярный плоскости экрана. Для потолочного монтажа выбирайте кронштейн с регулируемыми осями, чтобы компенсировать неровности поверхности, но минимизируйте длину трубы — каждые лишние 10 см добавляют вибрацию.
Как проверить геометрию проекции перед окончательной фиксацией?
Повесьте проектор на временную струбцину, включите тестовую сетку (Pattern Test) и оцените ровность линий, особенно в углах. Сделайте фото смартфоном со всех сторон кадра, проверьте отсутствие «подушки» и цветовых ореолов. Только после этого сверлите отверстия и фиксируйте кронштейн.
Почему нельзя полагаться на цифровую коррекцию Keystone?
Цифровая коррекция «съедает» до 15% разрешения и снижает четкость, особенно по краям кадра. Это аварийный инструмент для временных решений. Профессиональный монтаж должен полностью исключать Keystone за счет правильного выбора точки установки и использования оптического смещения объектива.
