Зачем нужен тестер и почему мультиметр часто врёт
Когда смартфон заряжается вдвое дольше обычного, а пауэрбанк отдаёт энергию только «по настроению», мы привыкли грешить на кабели и аккумулятор. Но настоящая причина часто кроется в зарядном устройстве, которое тихо деградирует. Номинальные 5V/2A на корпусе — это лишь этикетка, а реальная мощность зависит от десятков факторов: сопротивления контактов, прошивки контроллера и даже температуры окружающей среды. Обычный мультиметр покажет лишь напряжение вхолостую, но не сможет измерить ток под нагрузкой в динамике.

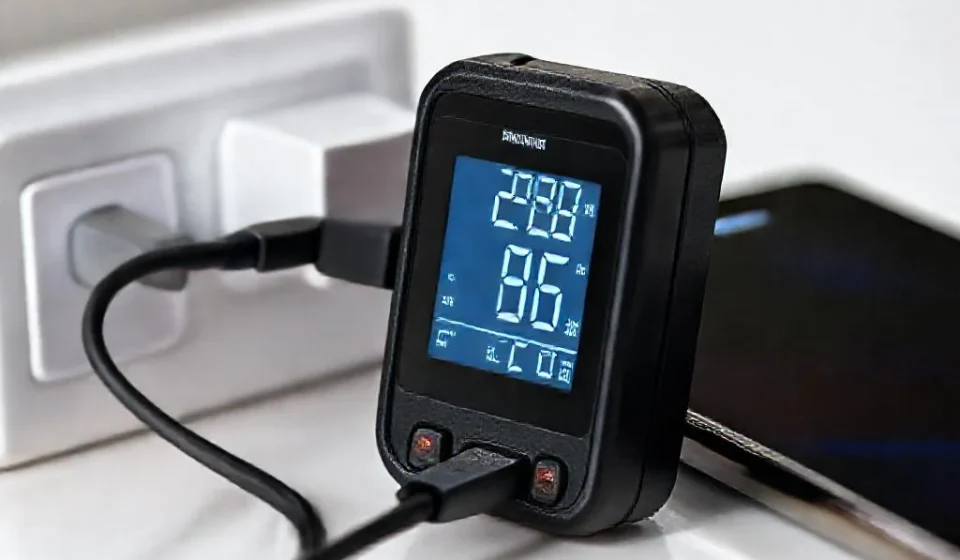

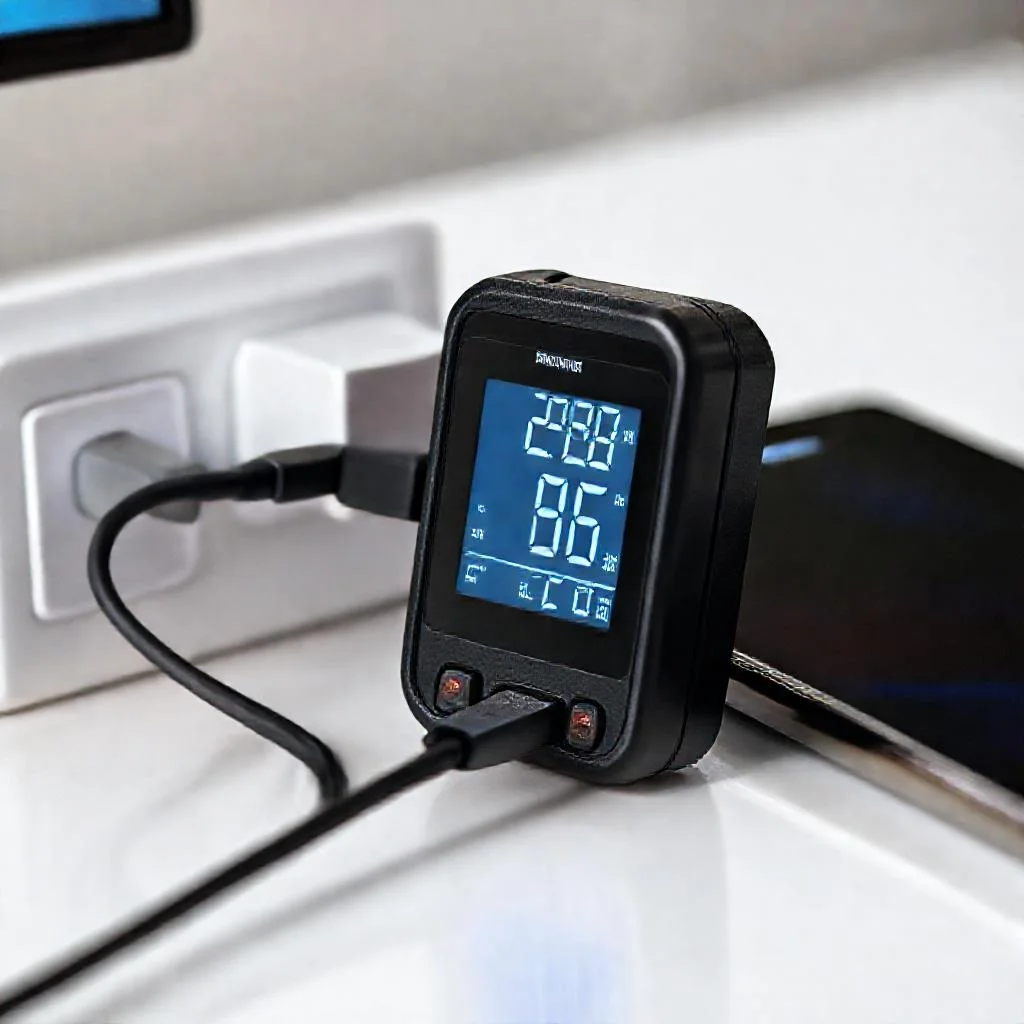

Специальный USB-тестер — это компактное устройство, которое встраивается в разрыв цепи между блоком питания и гаджетом. Он не просто фиксирует вольты и амперы, а вычисляет ватты в реальном времени. Такие приборы считывают протоколы быстрой зарядки (QC, PD, VOOC), отслеживают ёмкость в мАч и даже строят графики. Без него вы останетесь слепы в диагностике, потому что все современные зарядки — это переговорщики: они согласуют мощность с устройством каждую секунду, и только тестер показывает, честно ли идёт этот диалог.
Подключаем тестер правильно: пошаговая инструкция
Первая ошибка новичка — втыкать тестер сразу в розетку без нагрузки. Чтобы получить корректные данные, соберите цепочку последовательно: блок питания → тестер → кабель → смартфон. При этом сам тестер должен быть расположен как можно ближе к источнику энергии, чтобы исключить потери на проводе. Если у вас тестер с двумя портами (вход/выход), не перепутайте их — на корпусе обычно нанесены стрелки направления тока. Включите зарядку и дайте системе пару минут на стабилизацию: в первые секунды контроллер смартфона может запрашивать максимальные значения, а затем снизит их до оптимальных.
Для чистоты эксперимента отключите все фоновые приложения и экран гаджета, иначе показания будут «плавать» из-за потребления самой железки. Идеальный сценарий — разряженный смартфон на 20–30%, так как литий-ионные батареи в этом диапазоне заряжаются с максимальной скоростью. Если вы тестируете пауэрбанк, используйте нагрузочный резистор или электронную нагрузку — в противном случае вы увидите только пиковый ток в первый момент, который быстро упадёт. Запишите три параметра: входное напряжение (V), силу тока (A) и итоговую мощность (W), а также время до достижения 100% — это даст полную картину состояния блока питания.
Расшифровываем цифры: что считается нормой
Возьмём классический пример: блок питания выдаёт 5,2V при токе 1,8A. Умножаем — получаем 9,36W. Если на корпусе заявлено 10W, то у вас почти эталонная эффективность (потери на кабеле и переходных сопротивлениях неизбежны, но они не должны превышать 10–15%). Однако если вы видите 5,0V и 1,2A при заявленных 2A — это тревожный звонок. Чаще всего так проявляется деградация трансформатора или подсыхание электролитических конденсаторов. Для быстрой зарядки QC 3.0 нормальные значения — 9V/2A (18W) или 12V/1,67A (20W), но реальные цифры всегда ниже пиковых.
Ключевой маркер — просадка напряжения под нагрузкой. Качественный блок держит вольтаж с отклонением не более ±0,2V. Если при подключении смартфона напряжение падает с 5,2V до 4,3V, а ток при этом не растёт — это верный признак слабого источника питания или плохого контакта. Не игнорируйте и нагрев: тестеры с термопарой покажут перегрев корпуса, который ускоряет деградацию компонентов. Сверяйте полученные данные с эталонной моделью вашего адаптера — информацию можно найти в обзорах or на форумах радиолюбителей.
Графики и кривые зарядки: как читать поведение
Современные тестеры вроде KM20C или FNB58 умеют строить кривую напряжения и тока во времени. На графике здорового блока питания вы увидите чёткие ступени: на старте — максимальный ток, затем плавное снижение при достижении 50–60% батареи, и резкий сброс до минимальных значений в режиме CV (constant voltage). Если кривая зарядки «рваная», с непредсказуемыми скачками ампеража, значит контроллер зарядного устройства теряет связь с телефоном. Это классический синдром «переговоров»: устройство запрашивает 18W, а блок не может удержать стабильные 9V — начинается пинг-понг протоколов, который убивает время.
Особенно важно снимать график в течение 10–15 минут, а не одну секунду. Некоторые дешёвые ЗУ имеют «эффект перца»: первые 2 минуты выдают огромный ток, чтобы обмануть тестер, а затем проваливаются в калибровку и уходят в защиту. При анализе кривой обращайте внимание на пульсации — они измеряются в милливольтах. Если тестер показывает размах более 100 мВ, это высокочастотная грязь, которая нагревает батарею и сокращает её циклы. Физически ощутить это невозможно, но цифры не врут.
Бюджетные vs. профессиональные тестеры: что выбрать
Для разовой проверки домашних зарядок хватит устройства за 15–20 долларов с монохромным экраном, которое показывает амперы/вольты/ватты и считает суммарную ёмкость. Среди популярных моделей — Ruideng TC66 или Atorch CT-2. Это «рабочие лошадки»: они не дружат с новомодными протоколами VIVE или PPS, но для классики 5V/2A их точности достаточно. Однако если вы блогер или сервисный инженер, берите тестер с отдельным Bluetooth-модулем и поддержкой до 24V/6A — например, FNIRSI FNB58 или Power-Z KM003C. Они синхронизируются со смартфоном и строят диаграммы в реальном времени.
Профессиональные приборы умеют тестировать USB-кабели на сопротивление жил: вы подключаете кабель вместо смартфона, а тестер генерирует эталонный ток. Эта функция бесценна, так как плохой провод может сводить на нет мощность даже самого качественного адаптера. Маркированные «ноунейм» кабеля с тонким сечением 28AWG дают просадку до 0,8V — и ваш тестер честно покажет это. Перед покупкой проверьте, поддерживает ли тестер эмуляцию нагрузки (режим E-load) — если да, вы сможете испытывать блок питания без реального смартфона, нагружая его до номинального тока.
Тестер — это не просто измерительный прибор. Это инструмент, который превращает скрытую деградацию электроники в понятные цифры и графики, избавляя вас от токсичного гадания «почему всё тормозит».
Типичные статьи расходов и как продлить жизнь зарядке
Самый частый результат тестирования — вердикт «блок питания исправен, но вы его убиваете». Когда тестер показывает стабильные 5V/2A, но напряжение падает на 0,3V при подключении кабеля длиной 1,5 метра — проблема не в адаптере, а в проводе. Замена кабеля на изделие с сечением 20AWG и сдвоенной экранировкой обычно решает проблему мгновенно. Ещё один враг — перегрузка ЗУ: многие используют один адаптер одновременно для смартфона и беспроводных наушников через разветвитель, что вызывает перегрев и деградацию выходных конденсаторов через пару месяцев.
- Регулярно (раз в месяц) прогоняйте тест с нагрузкой 1А/2А для выявления «усталости» электролитов.
- Используйте качественные кабели с чипами E-Marker — они не режут протоколы и не занижают ток.
- Не оставляйте блок питания включённым в розетку без нагрузки — холостой ход сокращает ресурс входного выпрямителя.
- При тестировании гаджетов с USB-C PD следите за температурой корпуса — перегрев выше 60°C прямо показывает нарушение теплоотвода.
Наконец, помните: даже идеальный тестер не заменит здравый смысл. Если вы измеряете мощность зарядного устройства, которое заряжает ваш планшет 6 часов, цифры могут быть в норме, но пользовательский опыт — отвратительным. В этом случае смотрите на совокупность факторов: время полного цикла + нагрев + стабильность кривой. Только комплексный анализ через тестер даст вам точный ответ: зарядка умирает или вы просто слишком много хотите от старого железа. И не забудьте зафиксировать показания — сравнение данных через полгода покажет динамику деградации до того, как она станет критичной.
Сводная таблица нормативных и пороговых значений
| Проверяемый параметр | Эталонное значение (норма) | Критическое отклонение (патология) | Метод интерпретации |
|---|---|---|---|
| Входное напряжение (V) — классический 5V/2A блок | 5,2V (допуск ±0,2V) | Падение до 4,3V при подключении смартфона | Просадка напряжения под нагрузкой более 0,5V — признак слабого источника или плохого контакта |
| Сила тока (I) — блок 5V/2A | 1,8–2,0A при 5,2V | 1,2A при 5,0V | Снижение тока при стабильном напряжении указывает на деградацию трансформатора или высохшие конденсаторы |
| Итоговая мощность (W) — классический 10W адаптер | 9,36W (5,2V × 1,8A) | 6,0W (5,0V × 1,2A) | Реальная мощность не должна отличаться от номинальной более чем на 10–15% |
| Быстрая зарядка Quick Charge 3.0 | 9V/2A = 18W или 12V/1,67A = 20W | Реальные цифры значительно ниже пиковых без видимых причин | Стабильность протокола проверяется в динамике — скачки ампеража сигнализируют о сбое «переговоров» |
| Пульсации напряжения (высокочастотный шум) | Размах менее 100 мВ | Размах более 100 мВ | Высокие пульсации нагревают батарею и сокращают её циклы |
| Стабильность кривой зарядки (график за 10–15 мин) | Чёткие ступени: макс. ток на старте → плавное снижение на 50–60% → сброс в CV | «Рваная» кривая, непредсказуемые скачки ампеража | Кривая с провалами — классический синдром потери связи контроллера ЗУ с телефоном |
| Падение на кабеле (тест сопротивления жил) | Просадка менее 0,2V на кабеле длиной 1–1,5 м | Просадка до 0,8V (ноунейм кабели сечением 28AWG и тоньше) | Тестируется при прогоне эталонного тока через кабель вместо смартфона |
| Температура корпуса (для USB-C PD test) | До 60°C — нормальный теплоотвод | Выше 60°C — нарушение теплоотвода | Перегрев ускоряет деградацию компонентов |
Частые вопросы по проверке мощности зарядного устройства через тестер
Почему мультиметр показывает неправильные данные, а USB-тестер — правильные?
Мультиметр измеряет напряжение вхолостую, без нагрузки, и не учитывает динамику тока. USB-тестер встраивается в разрыв цепи и измеряет реальную мощность (ватты) под нагрузкой в реальном времени, учитывая протоколы быстрой зарядки (QC, PD, VOOC). Он показывает фактический диалог между зарядкой и устройством, который мультиметр не способен зафиксировать.
Как правильно подключить USB-тестер для точных показаний?
Соберите цепочку последовательно: блок питания → тестер → кабель → смартфон. Тестер должен быть расположен ближе к источнику энергии, чтобы исключить потери на проводе. Убедитесь, что вход и выход не перепутаны (проверьте стрелки на корпусе). Дайте системе стабилизироваться 2 минуты, отключите фоновые приложения и экран. Для теста пауэрбанка используйте нагрузочный резистор, чтобы увидеть реальные, а не пиковые значения.
Какие показания тестера считаются нормальными для стандартного блока питания?
Для блока 5V/2A (10W) норма — это 5,2V и 1,8A (около 9,4W) с потерями не более 10–15%. Просадка напряжения под нагрузкой не должна превышать ±0,2V. Для QC 3.0 нормальные значения — 9V/2A (18W) или 12V/1,67A (20W), но реальные цифры всегда ниже пиковых. Если напряжение падает с 5,2V до 4,3V, а ток не растёт — это признак неисправности.
Что означают «рваные» кривые зарядки на графике тестера?
Если кривая напряжения и тока имеет непредсказуемые скачки, значит контроллер зарядного устройства теряет связь с телефоном. Это классический синдром «переговоров»: устройство запрашивает 18W, а блок не может удержать стабильные 9V. Также обратите внимание на пульсации: размах более 100 мВ указывает на высокочастотную грязь, которая нагревает батарею и сокращает её срок службы.
Чем отличается бюджетный тестер от профессионального?
Бюджетные модели (Ruideng TC66, Atorch CT-2) за 15–20 долларов показывают амперы/вольты/ватты и считают ёмкость — этого достаточно для классики 5V/2A. Профессиональные (FNIRSI FNB58, Power-Z KM003C) поддерживают до 24V/6A, Bluetooth-синхронизацию, строят графики в реальном времени, тестируют USB-кабели на сопротивление и имеют режим эмуляции нагрузки (E-load). Выбирайте проф-версию, если нужна работа с новыми протоколами PPS или VIVE.
