Почему плафон освещения — это не просто удобно, а спасение для салона
Подключение видеорегистратора к штатному плафону — это не дань моде, а инженерно выверенный способ избавиться от главного врага любого водителя — запутанного жгута проводов, свисающего к прикуривателю. Вы получаете питание не от силовой линии, а от штатной сети салона, которая активируется только после поворота ключа в замке зажигания. Это исключает случайный разряд аккумулятора, если вы забыли выключить гаджет, и полностью освобождает единственную розетку 12V для зарядки смартфона или использования компрессора.
Главный технический нюанс, который отличает этот способ от стандартного, — это напряжение. Большинство плафонов работает в диапазоне 9-16 Вольт, в то время как регистратору нужно стабильных 5 Вольт. Поэтому схема без понижающего DC-DC преобразователя (вольтодобавки) не имеет права на существование. Благо, современные блоки питания для регистраторов уже имеют встроенный стабилизатор, но важно проверить, что он импульсного типа, а не простой резистивный — иначе при выключенном двигателе ток будет продолжать «выедать» аккумулятор даже в режиме охраны.
Алгоритм действий: от снятия плафона до фиксации контактов

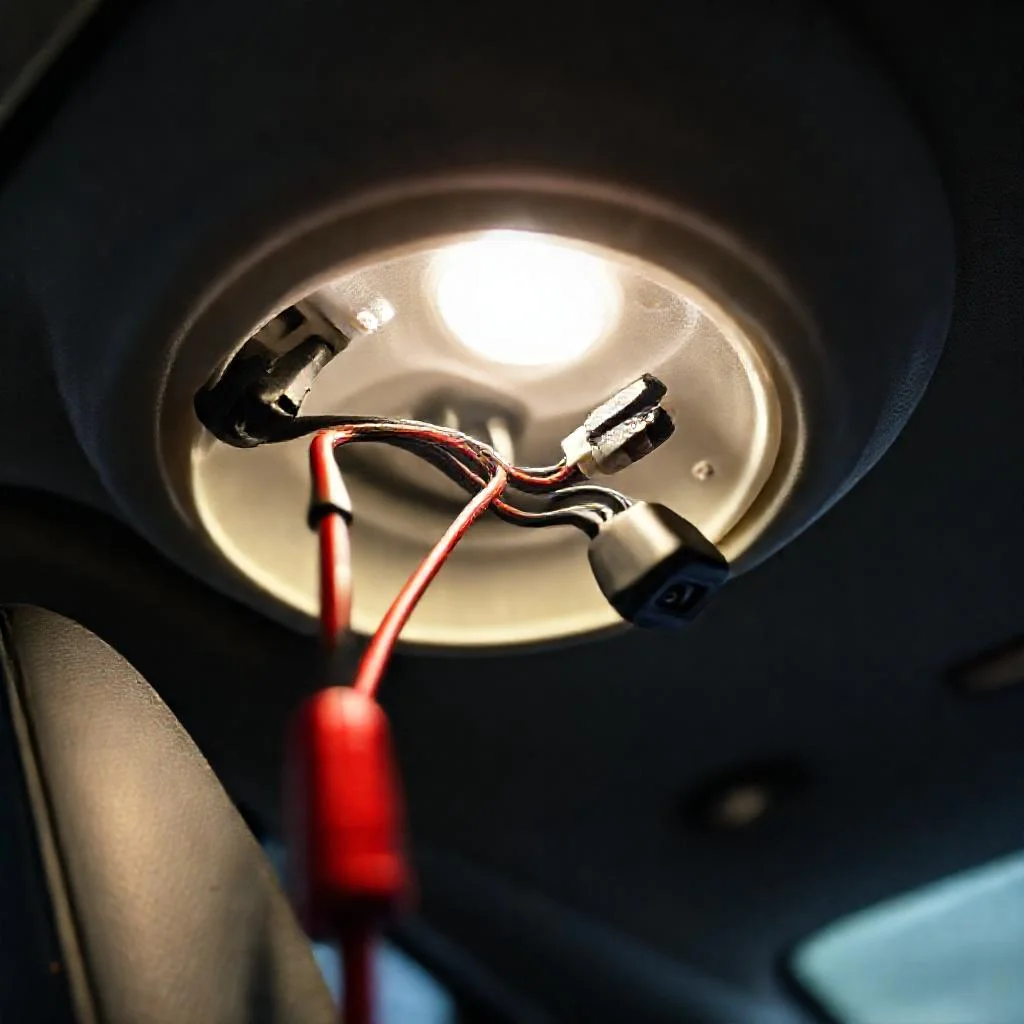

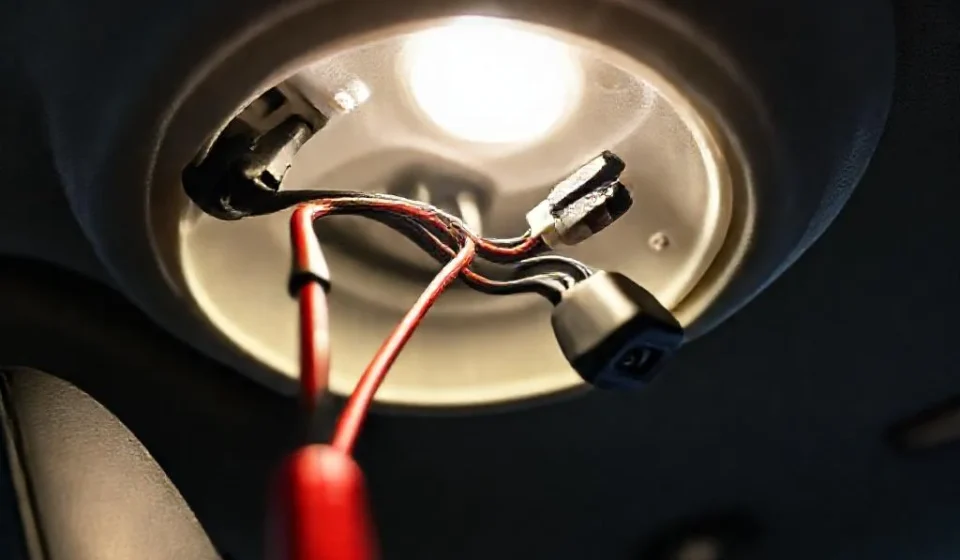

Первый этап — это деликатный демонтаж. Аккуратно поддеваем пластиковую облицовку плафона пластиковой лопаткой (металл оставит зазубрины), отключаем фишку с проводами и замеряем мультиметром, где «плюс», а где «масса». Важно: не доверяйте цветовой маркировке проводки, особенно в автомобилях после 2015 года — производители экономят на изоляции и могут использовать один и тот же цвет для разных цепей.
Самый элегантный метод — подключение через разветвитель разъема лампы. Вы не режете штатную проводку, а используете готовые коннекторы типа «клемма-мама» с термоусадкой. Припайка здесь излишня, а вот скрутка — категорическое табу. После соединения обязательно изолируем места контактов ПВХ-трубкой (кембриком) и проверяем, чтобы провода не пережимались корпусом плафона при его обратной установке.
- Проверьте полярность тестером до окончательной фиксации — переполюсовка сожжет входной диод регистратора.
- Используйте только медный многожильный провод сечением 0,5-0,75 мм², а не алюминиевые «сопли».
- Проложите кабель от плафона к зеркалу скрытно, заправив его под потолочную обивку — так он не будет мешать работе шторок и не перетрется о кромку стекла.
Выбор точки подключения: передний плафон или центральный?
Многие ошибочно полагают, что удобнее всего брать питание с переднего плафона, который находится прямо над головой водителя. Однако инженерная логика говорит об обратном: центральный плафон, расположенный ближе к середине салона, имеет более стабильное напряжение в условиях просадок, когда вы запускаете стартер, так как его цепь обычно короче и напрямую связана с блоком предохранителей, а не с проводкой дверей.
Но есть нюанс для авто с системой «умный свет»: если плафон диммируется (плавно гаснет), то питание с него — это заведомо проигрышный вариант. Постоянное «мигание» напряжения вызовет циклы перезагрузки регистратора. В таком случае лучше подключаться напрямую к клемме лампы, но при этом обязательно следить, чтобы ваша вольтодобавка имела входной конденсатор достаточной емкости для сглаживания пульсаций.
«Хороший монтаж — тот, о котором забываешь через день после установки. Если вы через неделю вспоминаете о проводе, значит, вы нарушили баланс между удобством и безопасностью» — правило автоэлектриков со стажем.
Как избежать просадки напряжения и помех
Классическая ошибка новичка — подключение к минусовой «косичке» плафона, которая одновременно является массой для освещения багажника или дверей. В момент открытия двери ток лампочки создает на этой жиле микро-просадку до 0,2 Вольта, что для чувствительного регистратора равносильно помехе. Решение простое: используйте отдельный болт кузова для массы или сделайте ответвление до ближайшего штатного болта заземления, зачистив металл до блеска.
Что касается фильтрации, то импульсный преобразователь «выдаст» чистые 5 Вольт, но на входе он может пропускать высокочастотные помехи от генератора. Решается это установкой ферритового кольца на проводе питания в 5-10 см от разъема регистратора. Это особенно актуально, если ваш гаджет оснащен GPS-модулем или радар-детектором — паразитный фон снизит чувствительность приема радиосигнала.
Практические рекомендации по фиксации и тепловому режиму
Не забывайте, что плафон — это не самое холодное место. Летом под обивкой крыши температура достигает +60°C, поэтому используйте провода с кремнийорганической изоляцией, которые не «поплывут» от перегрева. Силиконовые шланги для проводки — идеальный вариант, они эластичны даже на морозе и не трескаются при перегибах.
Сам регистратор при таком подключении работает в режиме постоянной готовности. Если ваш блок питания не имеет защиты от глубокого разряда, не поленитесь приобрести отдельное реле времени или устройство с функцией отключения при падении напряжения до 11,8 вольт. Это убережет аккумулятор при длительной стоянке. В противном случае, через 3-4 дня простоя вы рискуете не завести мотор.
Сравнительный анализ способов подключения регистратора к плафону освещения
| Параметр сравнения | Передний плафон (над водителем) | Центральный плафон (середина салона) | Подключение к клемме лампы (для авто с «умным светом») |
|---|---|---|---|
| Расположение точки подключения | Непосредственно над головой водителя | Ближе к середине салона, цепь короче и напрямую связана с блоком предохранителей | Непосредственно к клемме лампы плафона |
| Стабильность напряжения | Менее стабильное — возможны просадки при запуске стартера | Более стабильное — цепь короче, не зависит от проводки дверей | Требуется входной конденсатор достаточной емкости для сглаживания пульсаций |
| Совместимость с системой «умный свет» (диммирование) | Заведомо проигрышный вариант — плавное затухание вызывает циклы перезагрузки | Аналогичный риск — при диммировании питание нестабильно | Единственный возможный вариант, но с обязательным конденсатором на входе вольтодобавки |
| Уровень помех (ВЧ от генератора) | Средний — требуется ферритовое кольцо на проводе в 5-10 см от разъема | Низкий — цепь короче и изолирована от помех дверей | Высокий — необходима тщательная фильтрация, особенно для GPS/радар-детекторов |
| Сложность демонтажа | Высокая — нужно аккуратно поддеть пластиковой лопаткой, не повредив облицовку | Средняя — доступ к центральной части потолка | Средняя — требуется отключение фишки и точный замер мультиметром |
| Риск переполюсовки | Высокий — цветовая маркировка проводки ненадежна (особенно после 2015 года) | Средний — необходимо проверять полярность тестером | Высокий — при ошибке сгорает входной диод регистратора |
| Дополнительные требования к массе | Использование штатного минуса «косички» создает просадку до 0,2 В (помехи) | Рекомендуется отдельный болт кузова для массы | Обязательна зачистка металла до блеска для заземления |
| Тепловой режим изоляции | Температура до +60°C под обивкой — необходима кремнийорганическая изоляция | Температура до +60°C — силиконовые шланги обязательны | Температура до +60°C — аналогичные требования к изоляции |
| Рекомендуемое сечение провода | Медный многожильный 0,5-0,75 мм² | Медный многожильный 0,5-0,75 мм² | Медный многожильный 0,5-0,75 мм² |
| Схема подключения | Через разветвитель разъема лампы (клемма-мама + термоусадка) | Через разветвитель разъема лампы, без скруток | Напрямую к клемме лампы, обязателен стабилизатор импульсного типа |
| Защита от глубокого разряда АКБ | Требуется реле времени или отключение при падении до 11,8 В | Аналогично — обязательна защита при длительной стоянке | Аналогично — нужен DC-DC преобразователь с функцией отсечки |
| Итоговая надежность | Средняя — риск помех от просадок и диммирования | Высокая — оптимальный баланс длины цепи и стабильности | Высокая — но сложнее в реализации, требует точной настройки |
Частые вопросы по подключению регистратора к плафону освещения
Можно ли подключить видеорегистратор напрямую к плафону без понижающего преобразователя?
Нет, нельзя. Плафон работает в диапазоне 9-16 Вольт, а регистратору требуется стабильные 5 Вольт. Использование DC-DC преобразователя (импульсного стабилизатора) обязательно. Простой резистивный блок питания не подойдет — он будет продолжать разряжать аккумулятор даже при выключенном двигателе.
Как определить полярность проводов при подключении к плафону?
Необходимо использовать мультиметр для замера напряжения. Категорически нельзя доверять цветовой маркировке, особенно в автомобилях после 2015 года — производители часто используют один и тот же цвет для разных цепей. Перед окончательной фиксацией обязательно проверьте полярность тестером, так как переполюсовка может сжечь входной диод регистратора.
К какому плафону лучше подключаться — переднему или центральному?
Инженерная логика говорит, что центральный плафон предпочтительнее: его цепь короче и напрямую связана с блоком предохранителей, что обеспечивает более стабильное напряжение. Однако если в автомобиле установлена система «умный свет» с плавным затуханием, питание с любого плафона будет нестабильным — потребуется конденсатор достаточной емкости для сглаживания пульсаций.
Что делать, чтобы избежать просадки напряжения и помех при подключении?
Используйте отдельный болт кузова для массы, а не минусовую «косичку» плафона, которая связана с лампами дверей и багажника. Дополнительно установите ферритовое кольцо на проводе питания в 5-10 см от разъема регистратора — это подавит высокочастотные помехи от генератора, которые особенно критичны для GPS-модулей и радар-детекторов.
Как защитить аккумулятор от разряда при длительной стоянке?
Если ваш блок питания не имеет защиты от глубокого разряда, нужно приобрести реле времени или устройство с функцией отключения при падении напряжения до 11,8 вольт. Без этого через 3-4 дня простоя автомобиль может не завестись. Также выбирайте провода с кремнийорганической изоляцией — под обивкой крыши летом температура достигает +60°C.
