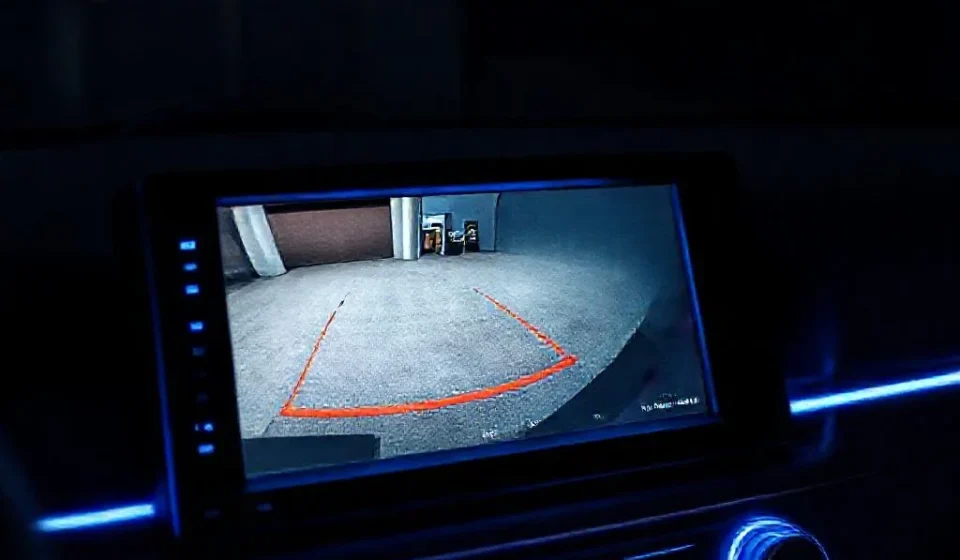

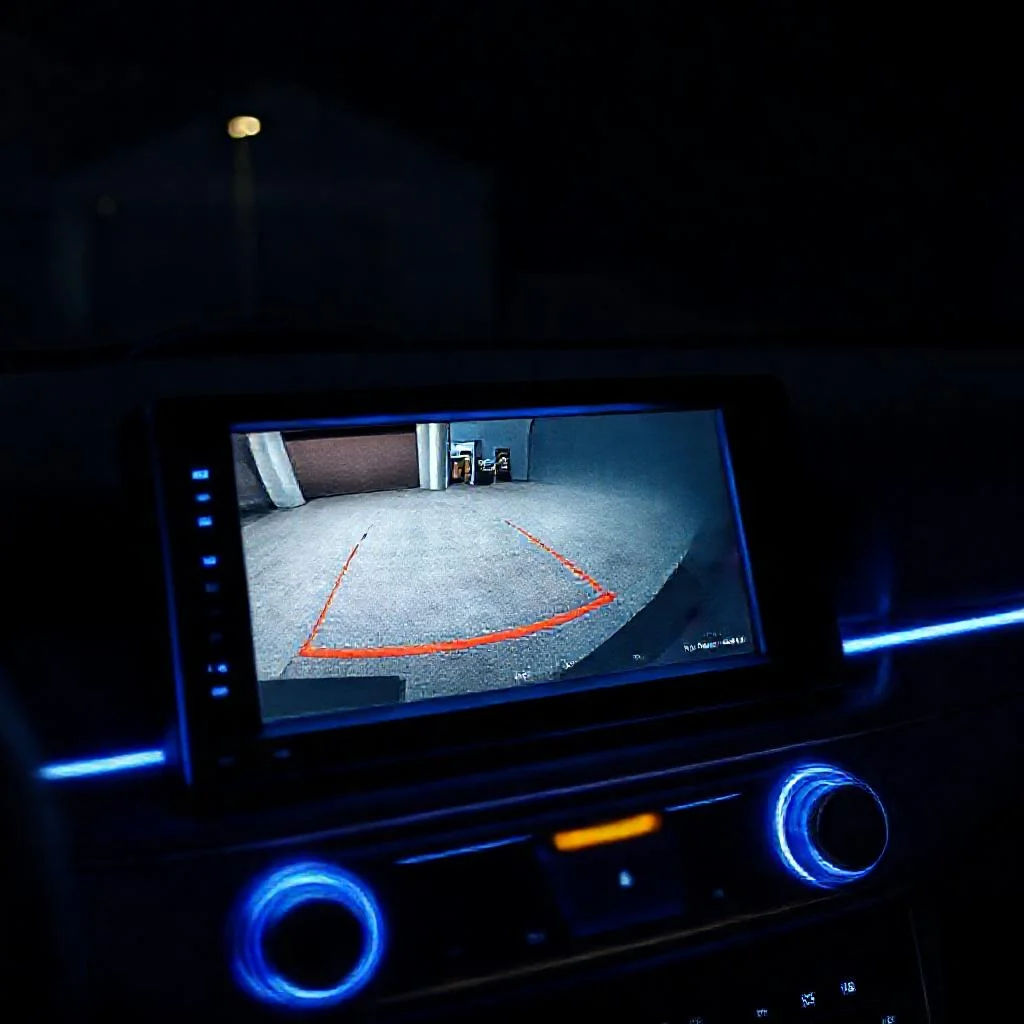

Видеовыход или AV-IN: выбираем правильный путь подключения
Прежде чем хвататься за провода, проведите ревизию разъемов на корпусе головного устройства. Большинство современных магнитол, особенно китайского производства, оснащены универсальным AV-входом — это тюльпанный разъем (RCA) с желтым видеоштекером. Если ваша камера имеет композитный выход, задача упрощается до элементарного соединения штекер-в-штекер. Но не спешите радоваться: на многих штатных устройствах европейских автомобилей AV-IN скрыт глубоко в недрах проводки или активируется только через диагностический адаптер.
Альтернативный сценарий — использование видеовыхода самой камеры. Тут важно понимать, что подключать его напрямую к дисплею без согласования уровней сигнала нельзя. Заводские магнитолы, особенно с системой iDrive или MMI, требуют специальный интерфейсный адаптер, который преобразует сигнал и подает его на экран. Игнорирование этого правила ведет к черному экрану или искаженной картинке. Поэтому первым делом загляните в инструкцию к магнитоле и найдите маркировку разъемов — это сэкономит часы нервов.
Активация видеовхода: скрытые настройки и сервисные меню
Самая частая ошибка — подключить камеру и обнаружить, что пункт «Камера» в меню просто отсутствует. На большинстве Android-магнитол вход AV активируется в системных настройках, но на некоторых моделях (например, Pioneer или Sony) для этого нужно зажать кнопку «Home» или ввести код доступа в сервисном меню. Производители намеренно скрывают эти опции, чтобы пользователи не отвлекались на видео при движении, но для парковки функция жизненно необходима.
Если вы работаете с китайской магнитолой на базе Allwinner или Rockchip, ищите раздел «Factory Settings» (часто пароль 123456 или 8888) и там включайте пункт Camera Source. В случае со штатными системами BMW или Mercedes процесс сложнее: потребуется кодирование через специальный софт, например, NCS Expert или E-Sys. Впрочем, для 90% задач достаточно простого переключения видеовхода кнопкой Source на панели — это работает на большинстве мультимедиа без танцев с бубном.
Питание камеры и управление автоматическим включением
Изображение не появится, если камера не получает питание. Классическая схема — взять плюс от фонаря заднего хода, а минус на массу. Но здесь кроется подвох: если магнитола не переключится автоматически на видео, вам придется вручную нажимать кнопку входа. Профессиональный подход — использовать отдельный реле-развязку или сигнал с CAN-шины, который сообщает головному устройству о включении задней передачи. Это гарантирует мгновенное переключение экрана без задержек.
Хитрость для владельцев автомобилей с системой «умный» свет: некоторые современные камеры имеют встроенный стабилизатор напряжения 5В, и подача 12В напрямую их убивает. Проверьте спецификацию вашего устройства — если на корпусе нет блока питания, ищите LC-фильтр или используйте готовый комплект с усилителем сигнала. Помните, что просадка напряжения при работающем двигателе часто вызывает мерцание или полосы на экране — решается это установкой ферритового кольца на видеокабель.
Решение проблем с сигналом: помехи, шумы и качество картинки
Вы подключили всё правильно, но экран показывает «снег» или рябь? Это классическая проблема неправильного заземления или слишком длинного видеокабеля (более 5 метров). Решение — использовать экранированный провод с витой парой и подключать экран кабеля к кузову автомобиля отдельным проводом. Иногда помогает установка видеорегистратора с функцией фильтрации помех в разрыв цепи.
Совсем странная ситуация — когда изображение есть, но оно инвертированное или зеркальное. Большинство камер уже имеют встроенную функцию зеркалирования, но на некоторых магнитолах нужно вручную выставить режим Normal или Mirror в настройках видео. Если после всех манипуляций картинка остается размытой, проверьте разрешение самого дисплея: магнитолы старого поколения с разрешением 480×234 не смогут внятно отобразить сигнал от камеры высокого разрешения 1080p — понадобится понизить качество через переходник.
Хороший установщик всегда проверяет сигнал на всей длине кабеля осциллографом, а не полагается на «авось». Идеальная картинка — это результат не только правильного подключения, но и грамотного подавления электромагнитных наводок, которые неизбежно возникают в автомобильной проводке.
Расширенные сценарии: подключение нескольких камер и переходники
Современные парктроники часто комплектуются не одной, а четырьмя камерами — спереди, сзади, слева и справа. Для вывода всех потоков на один экран потребуется мультиплексор или видеокоммутатор. Такие устройства позволяют переключать картинку вручную или автоматически активировать камеру заднего вида при включении передачи. При выборе мультиплексора обращайте внимание на поддержку PAL или NTSC — несоответствие стандарту даст черно-белый или скачущий кадр.
Отдельная тема — переходники для штатных разъемов. Если ваша машина оборудована оригинальной камерой с цифровым сигналом (LVDS или AHD), а не аналоговым, простой тюльпан не подойдет. В этом случае нужен конвертер сигнала, который стоит недешево, но зато не потребует замены всей оптики. Убедитесь, что ваш дисплей поддерживает протокол AHD или применяйте специальный декодер — иначе вы увидите лишь черный шум. Помните: универсального решения не существует, поэтому всегда сверяйте маркировку разъемов вашей модели.
Практические рекомендации для безупречной установки
Выполняя монтаж, всегда отключайте аккумулятор — это защитит и магнитолу, и камеру от короткого замыкания. Аккуратно проложите кабель через технические отверстия, избегая перегибов и контакта с горячим двигателем. Используйте резиновые втулки в местах прохода через кузов, чтобы не перетереть изоляцию. Фиксируйте камеру на штатных местах (например, над номерным знаком), обеспечивая угол обзора примерно 120 градусов без бликов от фонарей.
В завершение проверьте синхронизацию: включите заднюю передачу и убедитесь, что изображение появляется не позже чем через 1-2 секунды. Если задержка больше, это говорит о слабом процессоре магнитолы или плохом кабеле. Не оставляйте излишков провода скрученными в жгут — это создает паразитную емкость и ухудшает сигнал. Лучше обрезать под нужную длину и сделать качественную пайку, нежели полагаться на скрутки. Соблюдая эти советы, вы добьетесь четкой картинки и долговечной работы всей системы.
Сравнение способов подключения камеры к магнитоле
| Критерий | AV-IN (RCA «тюльпан») | Видеовыход камеры напрямую | Интерфейсный адаптер (для штатных систем) | Мультиплексор (для 2+ камер) |
|---|---|---|---|---|
| Тип сигнала | Аналоговый композитный (PAL/NTSC) | Аналоговый (требует согласования уровней) | Преобразованный в формат системы (iDrive, MMI и др.) | Аналоговый (PAL/NTSC) или цифровой (AHD/LVDS) |
| Сложность подключения | Низкая (штекер-в-штекер) | Высокая (риск черного экрана без адаптера) | Средняя/высокая (требуется кодирование софтом: NCS Expert, E-Sys) | Средняя (требуется видеокоммутатор) |
| Активация входа | Кнопка Source, сервисное меню (Pioneer/Sony: код доступа) | Только через адаптер (заводские магнитолы) | Кодирование через диагностический адаптер | Ручное переключение или авто (при включении передачи) |
| Питание камеры | От фонаря заднего хода (12В) или с CAN-шины | От фонаря заднего хода (12В) | От CAN-шины (с реле-развязкой) | От фонаря заднего хода (12В) — требуется стабилизатор |
| Типичные проблемы | Нет пункта «Камера» в меню, «снег» при длине кабеля >5 м | Черный экран, искажение картинки без согласования | Скрытый AV-IN, активация только через диагностику | Несоответствие PAL/NTSC — черно-белый кадр |
| Совместимость с разрешением дисплея | Хорошая (480×234 — максимум для старых моделей) | Низкая (1080p камера не отобразится на 480×234) | Высокая (адаптер преобразует сигнал под дисплей) | Зависит от модели — нужен конвертер для AHD/LVDS |
Параметры для настройки и устранения неисправностей
| Параметр/Проблема | Симптом | Решение | Совет профессионала |
|---|---|---|---|
| Питание 5В vs 12В | Камера не включается или выходит из строя | Использовать LC-фильтр или стабилизатор для 5В камер | Проверить спецификацию камеры перед подачей 12В |
| Просадка напряжения | Мерцание, полосы на экране при работающем двигателе | Установить ферритовое кольцо на видеокабель | Феррит на кабеле — обязательно, не оставляйте скрутки жгутом |
| Помехи/«снег» | Картинка с рябью при длине кабеля >5 метров | Экранированный провод с витой парой, заземление экрана к кузову | Проверять сигнал осциллографом на всей длине |
| Зеркальное/инвертированное изображение | Картинка отражена или перевернута | Включить режим Normal/Mirror в настройках магнитолы | Проверить встроенную функцию зеркалирования камеры |
| Размытость картинки | Нечеткое изображение от камеры 1080p | Понизить качество через переходник (для старых дисплеев 480×234) | Сверять разрешение дисплея с сигналом камеры |
| Задержка включения >2 сек | Видео появляется поздно после включения задней передачи | Обрезать кабель до нужной длины, качественная пайка вместо скруток | Проверить процессор магнитолы и кабель на паразитную емкость |
Чек-лист для безупречной установки камеры
| Этап | Действие | Ключевой момент |
|---|---|---|
| 1. Проверка разъемов | Найти AV-IN (RCA-тюльпан) или видеовыход камеры | Изучить инструкцию магнитолы, найти маркировку разъемов |
| 2. Активация входа | Включить Camera Source в Factory Settings (пароли: 123456, 8888) | Для штатных систем BMW/Mercedes — кодирование через NCS Expert/E-Sys |
| 3. Подключение питания | Плюс от фонаря заднего хода, минус на массу | Использовать реле-развязку или сигнал с CAN-шины для авто-переключения |
| 4. Прокладка кабеля | Через технические отверстия, в резиновых втулках | Избегать перегибов, контакта с горячим двигателем, обрезать излишки |
| 5. Проверка качества | Включить заднюю передачу, оценить задержку до 2 секунд | Отключить аккумулятор до начала монтажа для защиты от КЗ |
Частые вопросы о выводе изображения с камеры на экран магнитолы
Почему после подключения камеры на экране нет изображения или черный экран?
Чаще всего это связано с отсутствием активации видеовхода в настройках магнитолы. На многих моделях (Pioneer, Sony, китайские Android-устройства) нужно вручную включить AV-IN через сервисное меню или системные настройки. Также проверьте, получает ли камера питание — при подключении к фонарю заднего хода может потребоваться реле-развязка или сигнал с CAN-шины для автоматического переключения экрана.
Как правильно подключить камеру к магнитоле с AV-входом (тюльпан RCA)?
Если ваша камера имеет композитный видеовыход, соедините желтый видеоштекер с соответствующим разъемом AV-IN на магнитоле. Важно согласовать стандарт сигнала (PAL или NTSC) и убедиться, что разъем AV-IN активен. На штатных магнитолах европейских автомобилей AV-вход часто скрыт или требует активации через диагностический адаптер, поэтому сверьтесь с инструкцией к устройству.
Что делать, если изображение с камеры рябит, мерцает или показывает «снег»?
Это указывает на помехи или слишком длинный видеокабель (более 5 метров). Используйте экранированный провод с отдельным заземлением экрана на кузов. Также проверьте стабильность напряжения: просадки при работающем двигателе вызывают полосы. Установите ферритовое кольцо на кабель или используйте фильтр питания. Если картинка инвертирована, переключите режим Mirror/Normal в настройках магнитолы.
Почему камера высокого разрешения (1080p) показывает размытое изображение на старой магнитоле?
Магнитолы с низким разрешением дисплея (например, 480×234) не могут корректно отобразить сигнал от камеры 1080p. Решение — понизить качество сигнала через специальный переходник-конвертер или выбрать камеру с более низким разрешением. Также проверьте, поддерживает ли ваш дисплей протокол AHD/LVDS, если камера цифровая — аналоговый тюльпан не подойдет без декодера.
Как подключить несколько камер (передняя, задняя, боковые) к одной магнитоле?
Используйте мультиплексор или видеокоммутатор, который позволяет переключать сигнал с разных камер на один экран. При выборе устройства обратите внимание на поддержку стандарта PAL/NTSC. Мультиплексор может автоматически активировать заднюю камеру при включении передачи заднего хода. Убедитесь, что все кабели экранированы и качественно соединены, чтобы избежать помех.
