Оценка пространства и выбор точки подключения
Прежде чем хвататься за отвертку, отключите аккумулятор и осмотрите центральный тоннель или зону под передними сиденьями. У большинства современных автомобилей там уже проложены пучки проводов к прикуривателю или блоку предохранителей. Ваша задача — найти свободный разъем или место, куда можно аккуратно врезаться без нарушения заводской изоляции. Замерьте глубину и ширину ниши: стандартная розетка с переходником требует примерно 6-8 сантиметров свободного пространства, иначе корпус просто не встанет.
Обратите внимание на материал обшивки. На пластиковом тоннеле достаточно прорезать отверстие коронкой на 27–29 мм, а вот с тканью или ковролином придется повозиться — потребуется дополнительный жесткий каркас из стеклотекстолита, чтобы избежать провисания. Если в автомобиле уже есть штатные 12-вольтовые гнезда в багажнике, можно запитаться параллельно от них — это снизит риск повреждения заводской проводки.
Прокладка силового кабеля и защита цепи
Используйте многожильный медный провод сечением не менее 2.5 мм². Протягивайте его от аккумулятора или ближайшей точки питания через гофрированный рукав — это обязательное условие, чтобы избежать перетирания изоляции о кромки металла. Старайтесь вести линию вдоль штатных жгутов, фиксируя пластиковыми стяжками каждые 20–25 сантиметров. Не допускайте провисаний и контакта с подвижными элементами кузова.
Обязательно установите плавкий предохранитель номиналом 10–15 А в разрыв плюсового провода, желательно в непосредственной близости от источника питания. Если планируете подключать мощные устройства — компрессор или инвертор на 200 Вт, выбирайте предохранитель на 25 А и провод сечением 4 мм², иначе локальный перегрев расплавит изоляцию уже через десять минут работы.
- Для стандартного прикуривателя достаточно номинала 10 А — это выдержит зарядку двух смартфонов.
- Для подогрева сидений или холодильника берите розетку с реле и отдельным предохранителем.
- Всегда используйте термоусадочные кембрики на скрутках — изолента со временем сползает.
- Проверяйте полярность: в автомобиле плюс идет на центральный контакт, минус — на корпус.
Монтаж розетки и герметизация узла

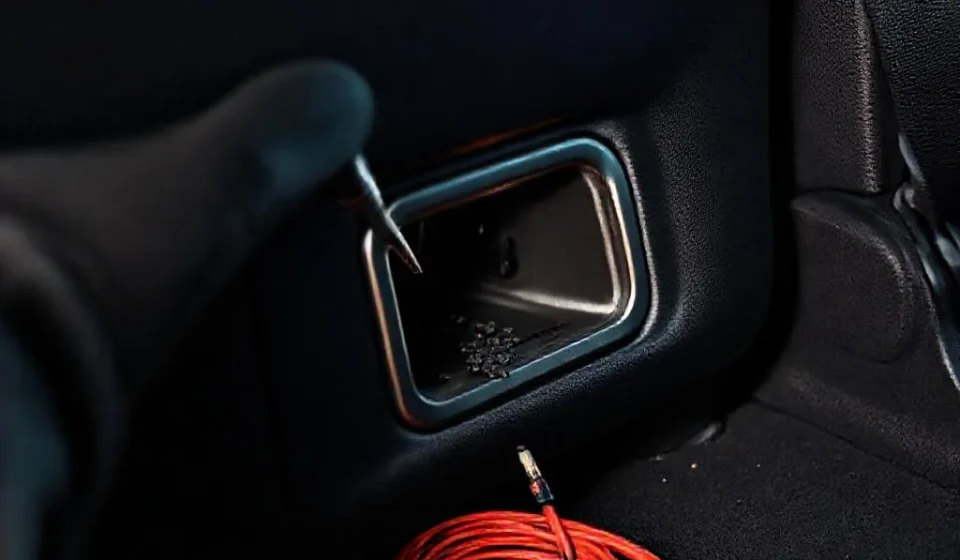

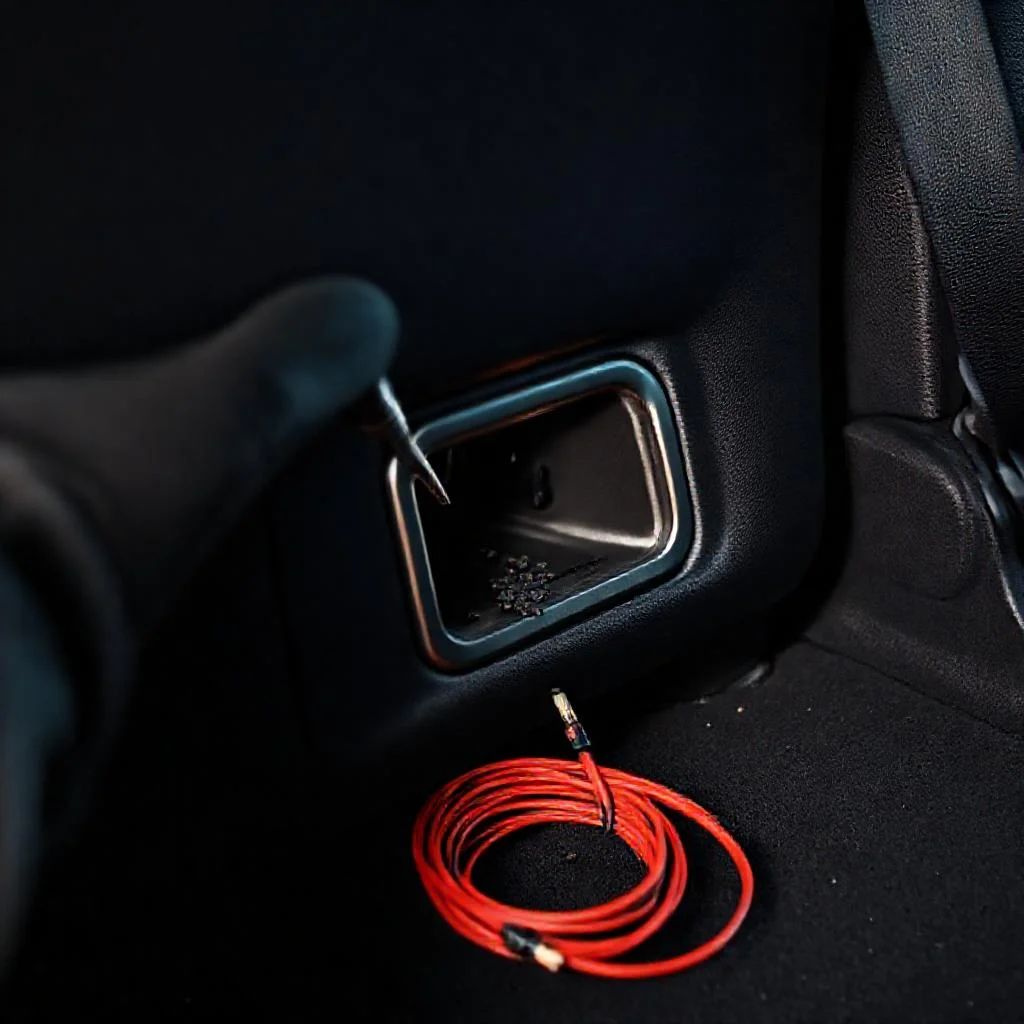

Найдите место без ребер жесткости на обратной стороне панели и просверлите центровочное отверстие. Затем коронкой нужного диаметра вырежьте аккуратное отверстие, обработав края надфилем. Вставьте корпус розетки и затяните стопорную гайку — важно, чтобы она встала строго перпендикулярно, иначе вилка будет входить с усилием, а контакты быстро ослабнут. Для защиты от влаги нанесите по периметру слой нейтрального силикона, не содержащего кислоты, — это убережет от окисления в зоне обуви задних пассажиров.
Если на вашей модели есть штатная крышка для розетки, не выбрасывайте ее — она защитит от попадания крошек и влаги, а также предотвратит случайное замыкание металлическими предметами в сумках. Подключите провода через кольцевые наконечники, обжатые кримпером, и надежно затяните винты корпуса. После фиксации проверьте люфт: покачивание розетки в гнезде недопустимо, это признак слабой затяжки или неправильного диаметра отверстия.
Финальная проверка и тест под нагрузкой
Подключите аккумулятор и вставьте в новую розетку тестер напряжения или простое зарядное устройство с индикацией. Включите зажигание и подайте нагрузку — автомобильный пылесос или лампу на 55 Вт. Если напряжение на клеммах проседает ниже 11.8 В при работающем двигателе, ищите слабое звено: скрутку, окисленный контакт или недостаточное сечение провода. Проверьте нагрев корпуса через 10 минут работы — он должен оставаться холодным или слегка теплым.
Аккуратно пошевелите провода под панелью — любые искрения или треск недопустимы. Проверьте, не мешает ли установленный блок работе штатных подогревов сидений или электроприводов. Если в машине есть система «старт-стоп», обязательно проведите тест после перезапуска двигателя, так как просадки напряжения в этот момент часто выявляют плохой контакт.
Хорошая розетка — это как порт в дальней дороге: она никогда не бросает пассажира, когда разряжается телефон или заканчивается заряд у навигатора. Сделайте её правильно один раз — и забудьте, где находится предохранитель.
Скрытые нюансы и ошибки, которые дорого стоят
Самая распространенная ошибка — подключение нового гнезда к штатной проводке магнитолы. Там толстый провод питания, но он рассчитан на пиковые токи аудиосистемы, и добавление зарядки смартфона будет вызывать мерцание подсветки и помехи в динамиках. Никогда не используйте массу от кузова, если она покрыта краской или консистентной смазкой — уберите ЛКП до блеска в точке контакта.
Помните о перегрузке сети: если вы уже подключили видеорегистратор и датчик давления в шинах, суммарная нагрузка не должна превышать 120 Вт. Установите тематическое реле с задержкой отключения, чтобы розетка не питалась после выключения зажигания, иначе сядет аккумулятор за ночь. И выбирайте сертифицированные разъемы с защитой от перегрева — дешевые китайские корпуса плавятся уже при 60 градусах, создавая реальный пожарный риск.
Сравнительная таблица параметров подключения дополнительной розетки для задних пассажиров
| Параметр / Критерий | Вариант А: Стандартный прикуриватель (зарядка смартфонов) | Вариант Б: Мощные устройства (компрессор, инвертор 200 Вт) | Вариант В: Подогрев сидений / холодильник |
|---|---|---|---|
| Сечение силового кабеля | Не менее 2.5 мм² (многожильный медный провод) | 4 мм² (для защиты от локального перегрева) | Не менее 2.5-4 мм² (с индивидуальным реле) |
| Номинал плавкого предохранителя | 10–15 А | 25 А | Отдельный предохранитель с реле (номинал зависит от устройства) |
| Максимальная допустимая нагрузка | До 120 Вт (суммарная для всех устройств) | Не более 200 Вт по инвертору | Зависит от конкретного прибора (проверить в документации) |
| Диаметр посадочного отверстия | 27–29 мм (коронка для пластикового тоннеля) | 27–29 мм (коронка) | 27–29 мм (коронка, для ткани требуется жесткий каркас) |
| Свободное пространство для установки | 6–8 см (глубина и ширина ниши, иначе корпус не встанет) | ||
| Способ подключения питания | Параллельно от штатного гнезда в багажнике (если есть) | От аккумулятора через гофрированный рукав | С реле и отдельным предохранителем, возможна параллельная линия |
| Требования к защите цепи | Гофрированный рукав, изоляция скруток термоусадочными кембриками | Гофрированный рукав, предохранитель в непосредственной близости от АКБ | Гофрированный рукав, реле с задержкой отключения (защита от разряда АКБ) |
| Критичные требования к монтажу | Строго перпендикулярная фиксация, герметизация нейтральным силиконом (без кислоты) | Строго перпендикулярная фиксация, защита от влаги по периметру | Проверка полярности (плюс — на центральный контакт, минус — на корпус) |
| Особые условия эксплуатации | Напряжение при работающем двигателе — не ниже 11.8 В под нагрузкой | Проверка нагрева корпуса после 10 минут работы (должен быть холодным или слегка теплым) | Тест после перезапуска двигателя (система старт-стоп), не мешать штатным подогревам |
| Запрещенные действия / ошибки | Не подключать к проводке магнитолы (толстый провод питания — пиковые токи аудиосистемы) | Не использовать массу с краской или смазкой — зачистить до блеска | Не превышать суммарную нагрузку 120 Вт в сети |
| Дополнительные материалы для установки | Пластиковые стяжки (каждые 20–25 см), кольцевые наконечники, кримпер | Стеклотекстолит (для ткани/ковролина), надфиль для обработки краев | Штатная крышка (если есть), термоусадочные кембрики, силикон |
Частые вопросы по установке дополнительной розетки для задних пассажиров
Как найти подходящее место для розетки, если пространство ограничено?
Осмотрите центральный тоннель или зону под передними сиденьями. Стандартная розетка с переходником требует 6–8 см свободной глубины. Если места мало, рассмотрите вариант подключения параллельно от штатного гнезда в багажнике — это снизит риск повреждения заводской проводки и позволит использовать существующую нишу без дополнительного углубления.
Какое сечение провода и номинал предохранителя выбрать?
Для большинства задач (зарядка смартфонов, мелкая электроника) используйте медный многожильный провод сечением не менее 2.5 мм² и предохранитель на 10–15 А. Если планируете подключать мощные устройства (компрессор, инвертор до 200 Вт), берите провод 4 мм² и предохранитель на 25 А. Устанавливайте предохранитель в разрыв плюсового провода как можно ближе к источнику питания.
Нужно ли дополнительно защищать розетку от влаги и мусора?
Да, это важно для долговечности. Нанесите нейтральный силикон (без кислоты) по периметру корпуса розетки — это защитит от окисления в зоне ног задних пассажиров. Если есть штатная крышка, обязательно сохраните её: она предотвратит попадание крошек, влаги и случайное замыкание металлическими предметами.
Почему нельзя подключаться к проводам магнитолы?
Питание магнитолы рассчитано на пиковые токи аудиосистемы, и добавление зарядки создаст помехи (мерцание подсветки, шум в динамиках). Также возможна перегрузка цепи. Используйте отдельную линию от аккумулятора или штатного блока предохранителей, протягивая провод в гофрированном рукаве вдоль штатных жгутов.
Как проверить, что всё подключено правильно?
Подключите аккумулятор, включите зажигание и подайте нагрузку (например, лампу 55 Вт). Напряжение на клеммах розетки не должно проседать ниже 11.8 В при работающем двигателе. Через 10 минут работы корпус розетки должен быть холодным или слегка теплым. Пошевелите провода — не должно быть искр или треска. Если есть система «старт-стоп», повторите тест после перезапуска двигателя.
