Как найти нужный предохранитель по схеме на крышке

Анатомия крышки блока: что скрывает схема

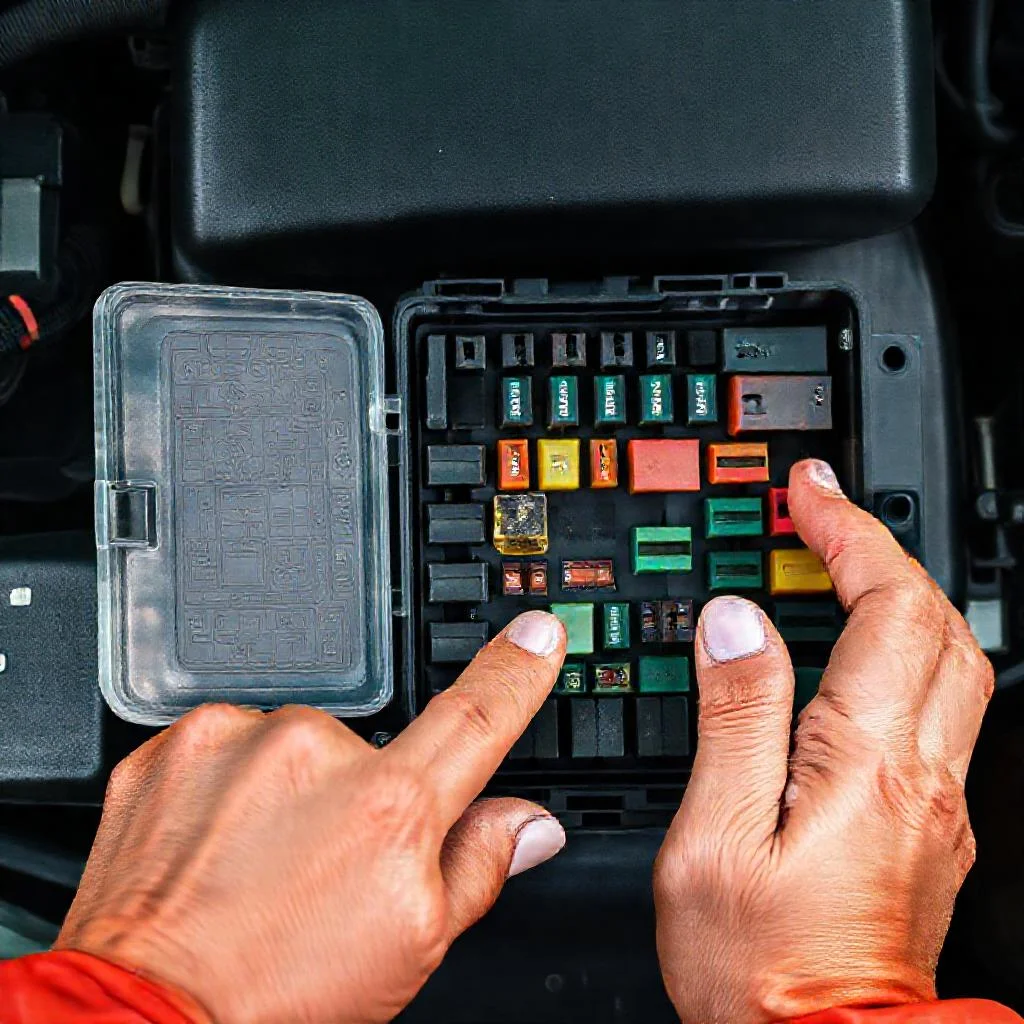

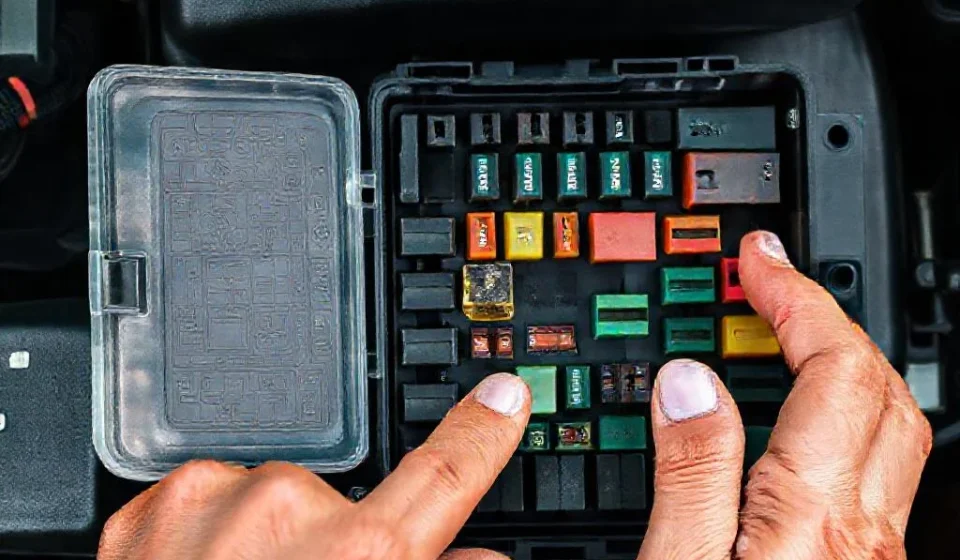

Крышка блока предохранителей — это не просто пластиковая заглушка, а навигационная карта всего электрохозяйства автомобиля. Большинство водителей распахивают её в панике, когда прикуриватель замолкает или перестают работать дворники, и тут же сталкиваются с хаосом из пиктограмм и цифр. Если присмотреться, схема — это логичная система координат, где каждая иконка соответствует конкретному потребителю тока, а цифра рядом указывает на номер гнезда.

Первый шаг — понять, что схема на крышке, как правило, актуальна для конкретной модификации кузова и комплектации. Если вы купили машину с рук и блок «колхозен» до неузнаваемости, то доверять рисунку можно лишь на 80%. Поэтому перед началом работы сверьте маркировку на корпусе с сервисной книжкой или электрической принципиальной схемой из мануала, чтобы не искать несуществующий предохранитель.

Дешифровка пиктограмм: от лампочки до вентилятора

Символы на крышке редко выглядят как реалистичные рисунки. Это условные обозначения: прерывистый треугольник — это «аварийная сигнализация», чаша с волнистой линией — «омыватель фар», а квадрат с лучами — «подогрев сиденья». Чтобы не гадать, вооружитесь лупой и запомните: если пиктограмма перечёркнута, это означает контур, который работает только при включенном зажигании.

Когда вы нашли нужную иконку, обратите внимание на её цветовое исполнение — некоторые производители (например, BMW и Mercedes) дублируют цвет предохранителя прямо на схеме. Это ускоряет визуальный поиск: вам не нужно выдёргивать все элементы подряд, достаточно найти гнездо с соответствующим оттенком пластика. Если схема чёрно-белая, ориентируйтесь на номинал тока, указанный рядом с пиктограммой.

Практический алгоритм: от схемы к гнезду

Предположим, вы нашли на схеме значок «стеклоочиститель» и номер «12». Не спешите сразу хвататься за пинцет — сначала локализуйте физическое расположение блоков. В современных авто их может быть два: один в салоне под рулём, второй под капотом. Схема на крышке салонного блока не отвечает за мотор-редуктор, который часто спрятан в моторном отсеке на отдельном реле.

Теперь действуйте по шагам, чтобы не спровоцировать короткое замыкание:

• Полностью обесточьте сеть, сняв минусовую клемму с АКБ — это исключит искрение при выемке элемента.
• Сравните номер на схеме с маркировкой на самом блоке — иногда цифры нанесены прямо на пластик корпуса.
• Используйте специальный пинцет или плоскогубцы с изолированными ручками — металлические «зубы» выдёргивать нельзя.
• Визуально проверьте целостность нити: перегоревший предохранитель всегда имеет разрыв и чёрный налёт на колбе.

Ловушки нестандартных решений: ошибки маркировки

Даже профессиональная схема может врать, если автомобиль подвергался тюнингу или ремонту после ДТП. Частая ситуация: владелец ставит предохранитель большего номинала, нежели требует проводка, и на схеме появляется погрешность в ампераже. В итоге вы ищете элемент на 15А, а в гнезде сидит «тридцатка», которая уже оплавила контакты.

Второй подводный камень — реле, которые визуально похожи на предохранители и часто имеют схожие пиктограммы на крышке. Если вы вытащили реле по ошибке, двигатель может перестать запускаться или пропадёт питание форсунок. Всегда проверяйте, что на схеме рядом с пиктограммой нет квадратного контура (символ реле), а не тонкой линии (символ предохранителя).

«Схема на крышке — это язык, на котором автомобиль рассказывает о своих уязвимостях. Научитесь читать его до того, как возникнет пожар в проводке, а не после» — из методички автоэлектрика со стажем 20 лет.

Профессиональные хитрости для тех, кто не любит гадать

Если крышка утеряна или разрисована прошлым хозяином, не паникуйте. Выйдите из положения с помощью мультиметра: включите проблемный узел и поочерёдно прозванивайте гнёзда. Тот предохранитель, на котором будет присутствовать питание при выключенном потребителе и пропадёт после его отключения, — ваш искомый элемент. Это самый надёжный метод, ведь он основан на физике, а не на рисунке.

Запомните ещё один лайфхак: сфотографируйте схему на смартфон и сделайте её скриншот с увеличением. В темноте или в дождь вам не придётся подсвечивать крышку фонариком, пытаясь разглядеть мелкие цифры. А если вы планируете долгую эксплуатацию авто, заламинируйте крышку или обклейте её прозрачным скотчем — рисунок не выцветет и не сотрётся от контакта с руками, сохранив читаемость на годы вперёд.

Сравнительная таблица: как правильно найти предохранитель по схеме на крышке

Шаг / параметр	Что делать	Типичная ошибка	Как избежать / проверить
1. Проверка актуальности схемы	Сверить маркировку на корпусе с сервисной книжкой или принципиальной схемой из мануала	Доверять схеме на 100%, если авто «колхозен» или после ДТП — схема актуальна только на 80%	Сверять маркировку на корпусе с официальной документацией
2. Дешифровка пиктограмм	Использовать лупу для распознавания условных обозначений (треугольник — аварийка, чаша с волной — омыватель фар, квадрат с лучами — подогрев сиденья)	Путать реалистичные рисунки с условными символами; игнорировать перечёркнутые пиктограммы	Запомнить: перечёркнутая пиктограмма = контур работает только при включенном зажигании
3. Цветовое кодирование	Обратить внимание на цвет пиктограммы или предохранителя на схеме (BMW, Mercedes дублируют цвет)	Выдёргивать все элементы подряд для поиска нужного	Искать гнездо с соответствующим оттенком пластика; при чёрно-белой схеме ориентироваться на номинал тока
4. Локализация блока	Определить физическое расположение блока: в салоне под рулём или под капотом	Искать салонный предохранитель для мотор-редуктора, который находится в моторном отсеке	Помнить: схема салонного блока не отвечает за узлы в моторном отсеке — там могут быть отдельные реле
5. Обесточивание сети	Снять минусовую клемму с АКБ	Игнорировать обесточивание и рисковать искрением	Обязательно снять клемму — это исключает короткое замыкание
6. Сравнение номеров	Сопоставить номер на схеме (например, «12») с маркировкой на самом блоке	Полагаться только на номер из схемы, не проверяя пластик корпуса	Цифры часто нанесены прямо на пластик — сверять их визуально
7. Инструмент для извлечения	Использовать специальный пинцет или плоскогубцы с изолированными ручками	Выдёргивать металлическими «зубами» или голыми руками	Применять только изолированный инструмент
8. Проверка целостности	Визуально осмотреть нить предохранителя	Ставить обратно элемент без осмотра	Перегоревший элемент имеет разрыв нити и чёрный налёт на колбе
9. Контроль номинала	Сверить номинал тока (например, 15А) с тем, что указан на схеме	Искать «15А», а в гнезде стоит «30А» после тюнинга — это оплавляет контакты	Проверять фактический номинал; при несоответствии — заменить на требуемый
10. Отличие реле от предохранителя	Проверить символ на схеме: квадратный контур = реле, тонкая линия = предохранитель	Вытащить реле по ошибке — двигатель не запустится или пропадёт питание форсунок	Всегда смотреть на форму контура рядом с пиктограммой

Профессиональные методы при утере крышки

Метод	Описание	Преимущество
Прозвонка мультиметром	Включить проблемный узел и поочерёдно прозванивать гнёзда: искомый предохранитель имеет питание при выключенном потребителе и пропадает после его отключения	Основан на физике, а не на рисунке — самый надёжный способ
Фото схемы на смартфон	Сфотографировать схему и сделать скриншот с увеличением	Не нужно подсвечивать крышку фонариком в темноте или дожде
Ламинирование крышки	Заламинировать крышку или обклеить прозрачным скотчем	Защита от выцветания и стирания рисунка, сохранение читаемости на годы

Частые вопросы о поиске предохранителя по схеме на крышке

Как правильно сопоставить пиктограмму на крышке с физическим гнездом предохранителя?

Сначала найдите нужную пиктограмму на схеме (например, значок дворников или прикуривателя). Рядом с ней будет указан номер гнезда. Затем локализуйте сам блок предохранителей — их в автомобиле может быть два (в салоне и под капотом). Сравните номер со схемой с маркировкой на самом блоке, часто цифры нанесены на пластик корпуса. Если схема цветная, обратите внимание на цвет нужного предохранителя — это ускорит поиск.

Что делать, если схема на крышке не совпадает с реальностью (например, после тюнинга)?

В этом случае схема может быть недостоверной на 20%, особенно если автомобиль ремонтировался или модифицировался. Проверьте маркировку на корпусе блока и сверьте с сервисной книжкой. Если есть сомнения, используйте мультиметр: включите проблемный узел, затем поочерёдно прозванивайте гнёзда. Тот предохранитель, на котором появляется питание при включении и пропадает при выключении потребителя, — искомый.

Как отличить предохранитель от реле по схеме на крышке?

Реле и предохранители могут иметь похожие обозначения. Обратите внимание на контур: если рядом с пиктограммой есть квадратный символ — это реле, если тонкая линия — предохранитель. Также реле обычно физически крупнее и имеют квадратную форму. Если случайно вытащить реле, могут пропасть питание форсунок или запуск двигателя, поэтому всегда проверяйте символ перед извлечением.

Какие инструменты и меры безопасности нужны при замене предохранителя?

Перед началом работ обязательно обесточьте сеть, сняв минусовую клемму с АКБ. Используйте специальный пинцет или плоскогубцы с изолированными ручками — металлическими инструментами вынимать предохранитель нельзя. После извлечения визуально проверьте целостность нити: перегоревший элемент имеет разрыв и чёрный налёт. Это исключит короткое замыкание и искрение.

Что делать, если крышка блока предохранителей потеряна или стёрта?

Если крышка утеряна, не паникуйте. Самый надёжный метод — использовать мультиметр, как описано выше. Или найдите электрическую принципиальную схему из мануала к вашему авто. На будущее сфотографируйте крышку на смартфон или заламинируйте её, чтобы символы не выцветали. Если схема стёрлась, можно ориентироваться на цвет предохранителей в блоке, но это менее точно.
